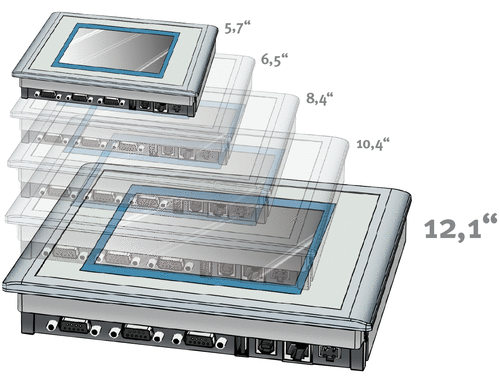

Модельный ряд включает в себя панели оператора, имеющие цветной ЖК-дисплей с диагональю от 5,7 до 12,1 дюймов. Компактная конструкция панелей TP600 позволяет применять их в условиях ограниченного пространства для монтажа. Панели могут иметь как горизонтальную, так и вертикальную ориентацию экрана, определяемую программе проекта.
Предустановленная утилита VIPA PLCTOOL дает возможность программисту и наладчику выгружать и загружать программу в контроллер через панель, считывать диагностический буфер, а также управлять режимом работы (ПУСК/СТОП) подключенного к панели контроллера без использования устройства с системой программирования.
|
Заказной код YASKAWA VIPA Controls |
Описание модуля |
Заказной код YASKAWA VIPA Controls |
Описание модуля |
|
603-1CC23 |
Компактная система управления CC 03: дисплей 2x20 символов, встроенный ПЛК с памятью 32 кбайт/40 кбайт (рабочая/загрузочная), порт MP2I, встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения |
603-1OP00 |
Панель оператора OP 03, дисплей 2x20 символов, память 256 кбайт, порт MP2I, кабель программирования 670-0KB00 в комплекте поставки, ПО конфигурирования VIPA OP-Manager (SW300O1LA) заказывается отдельно |
|
603-1CC23 |
Компактная система управления CC 03: дисплей 2x20 символов, встроенный ПЛК с памятью 32 кбайт/40 кбайт (рабочая/загрузочная), порт MP2I, встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения |
603-1OP00 |
Панель оператора OP 03, дисплей 2x20 символов, память 256 кбайт, порт MP2I, кабель программирования 670-0KB00 в комплекте поставки, ПО конфигурирования VIPA OP-Manager (SW300O1LA) заказывается отдельно |
|
603-1TD00 |
Текстовый дисплей TD 03, экран 2x20 символов, порт MP2I, кабель программирования 670-0KB00 в комплекте поставки, бесплатное ПО конфигурирования VIPA TD-Wizard |
62E-MGC0-CB |
Снята с производства.Панель оператора TP 604LC+, цветной ЖК-дисплей 4,3" 480x272, процессор Cortex-A8 667 МГц, интерфейсы: Ethernet (RJ45), RS-232 (DB9), RS-232/422/485 (DB25), 1 x USB-A; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon 11 Standard |
|
62E-MGC0-DH |
Снята с производства.Панель оператора TP 604LC, цветной ЖК-дисплей 4,3" 480x272, процессор Cortex-A8 667 МГц, интерфейсы: Ethernet (RJ45), RS-232 (DB9), RS-232/422/485 (DB25), 1 x USB-A; предустановленная ОС Windows Embedded CE 6.0 Core и среда исполнения Movicon 11 Basic |
62F-FEE0-CB |
Снята с производства.Панель оператора TP 605CQ, цветной дисплей 5,7", 320х240, процессор Xscale 800 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, USB-A, USB-B, Ethernet RJ45; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon |
|
62F-FEE0-CX |
Снята с производства.Панель оператора TP 605CQ, цветной дисплей 5,7", 320х240, процессор Xscale 800 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, USB-A,USB-B, Ethernet RJ45; предустановленная ОС Windows Embedded CE 6.0 Professional |
62G-FID0-CB |
Панель оператора TP 606C, цветной дисплей 6,5", 640х480, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, USB-A, USB-B, Ethernet RJ45; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon CE Standard |
|
62H-MGC0-CB |
Панель оператора TP 607LC+, цветной ЖК-дисплей 7" 800x480, процессор Cortex-A8 667 МГц, интерфейсы: Ethernet (RJ45), RS-232 (DB9), RS-232/422/485 (DB25), 1 x USB-A; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon 11 Standard |
62H-MGC0-DH |
Панель оператора TP 607LC, цветной ЖК-дисплей 7" 800x480, процессор Cortex-A8 667 МГц, ОЗУ 256 Мбайт, интерфейсы: Ethernet (RJ45), RS-232 (DB9), RS-232/422/485 (DB25), 1 x USB-A; предустановленная ОС Windows Embedded CE 6.0 Core и среда исполнения Movicon 11 Basic |
|
62I-IEE0-CB |
Панель оператора TP 608C, цветной дисплей 8,4", 800х640, процессор Xscale 800 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, USB-A, USB-B, 2xEthernet RJ45; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon |
62I-JID0-CB |
Панель оператора TP 608C, цветной дисплей 8,4", 800х640, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, USB-A, USB-B, 2xEthernet RJ45; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon CE Standard |
|
62I-JID0-CX |
Панель оператора TP 608C, цветной дисплей 8,4", 800х640, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, USB-A, USB-B, 2xEthernet RJ45; предустановленная ОС Windows Embedded CE 6.0 Professional |
62I-JIDR-CX |
Панель оператора TP 608C RFID, цветной дисплей 8,4", 800х640, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, USB-A, USB-B, 2xEthernet RJ45; предустановленная ОС Windows Embedded CE 6.0 Professional, считыватель RFID-карт |
|
62K-JID0-CB |
Панель оператора TP 610C, цветной дисплей 10,4", 800х640, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, 2xUSB-A, USB-B, 2xEthernet; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon CE Standard |
62K-JID0-CX |
Панель оператора TP 610C, цветной дисплей 10,4", 800х640, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, 2xUSB-A, USB-B, 2xEthernet; предустановленная ОС Windows Embedded CE 6.0 Professional |
|
62K-JIDR-CX |
Панель оператора TP 610C RFID, цветной дисплей 10,4", 800х640, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS-422/485, 2xUSB-A, USB-B, 2xEthernet; предустановленная ОС Windows Embedded CE 6.0 Professional, считыватель RFID-карт |
62M-JID0-CB |
Панель оператора TP 612C, цветной TFT дисплей 12,1" 600 x 800, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS422/485, 2xUSB-A, USB-B, 2xEthernet; предустановленная ОС Windows Embedded CE 6.0 Professional и среда исполнения Movicon CE Standard |
|
62M-JID0-CX |
Панель оператора TP 612C, цветной TFT дисплей 12,1" 600 x 800, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS422/485, 2xUSB-A, USB-B, 2xEthernet; предустановленная ОС Windows Embedded CE 6.0 Professional |
62M-JIDR-CX |
Панель оператора TP 612C RFID, цветной TFT дисплей 12,1" 600 x 800, процессор Xscale 1066 МГц, интерфейсы: MPI/PROFIBUS DP, RS-232, RS422/485, 2xUSB-A, USB-B, 2xEthernet; предустановленная ОС Windows Embedded CE 6.0 Professional, считыватель RFID-карт |
|
961-0MP0 |
Коммуникационный модуль MPI/PROFIBUS DP для панелей TP 604LC и TP 607LC |
953-1SI00 |
Карта памяти Secure Disc (SD) объемом 2 Гб для панелей оператора VIPA Touch Panel |
|
574-1AE01 |
Защитная пленка для панелей оператора Touch Panel TP606 (6,5"), комплект из 10 штук |
574-1AF01 |
Защитная пленка для панелей оператора Touch Panel TP608 (8,4"), комплект из 10 штук |
|
574-1AG01 |
Защитная пленка для панелей оператора Touch Panel TP610 (10,4"), комплект из 10 штук |
574-1AH01 |
Защитная пленка для панелей оператора Touch Panel TP612 (12,1"), комплект из 10 штук |
|
574-1BC01 |
Защитная пленка для панелей оператора Touch Panel TP604LC (4,3"), комплект из 10 штук |
574-1BK01 |
Защитная пленка для панелей оператора Touch Panel TP615LC (15"), комплект из 10 штук |
|
574-1BS01 |
Защитная пленка для панелей оператора Touch Panel TP607LC (7"), комплект из 10 штук |
574-2AH00 |
Карта памяти CompactFlash (CF) объемом 1 Гб для панелей оператора VIPA Touch Panel |
|
574-2AI00 |
Карта памяти CompactFlash (CF) объемом 2 Гб для панелей оператора VIPA Touch Panel |
|
|
