YASKAWA SLIO

YASKAWA SLIO в новом дизайне Модуль IO-Link мастер YASKAWA SLIO 042-1IO00 YASKAWA VIPA контроллер SLIO 013-CCF0R00 со встроенными входами-выходами YASKAWA VIPA контроллер SLIO 014-CEF0R01 общий вид процессорного модуля YASKAWA VIPA контроллер SLIO 015-CEFPR01 общий вид процессорного модуля YASKAWA VIPA контроллер SLIO 017-CEFPR00 общий вид процессорного модуля VIPA Controls модуль Profinet 053-1PN00 VIPA Controls интерфейсный модуль 053-1EC00 VIPA Controls модули SLIO IO YASKAWA VIPA контроллер SLIO 013-CCF0R00 габаритные размеры YASKAWA VIPA контроллеры SLIO CPU 014, 015, 017, 019 габаритные размеры YASKAWA VIPA контроллеры SLIO модули расширения 021, 022, 031, 032, 040, 050, 054 габаритные размеры YASKAWA VIPA 015-CEFNR00 YASKAWA VIPA 015-CEFPR00 YASKAWA VIPA контроллер SLIO 014-CEF0R00 с подключенными модулями входов-выходов

YASKAWA: Изменение маркировки контроллеров и входов-выходов серии SLIO

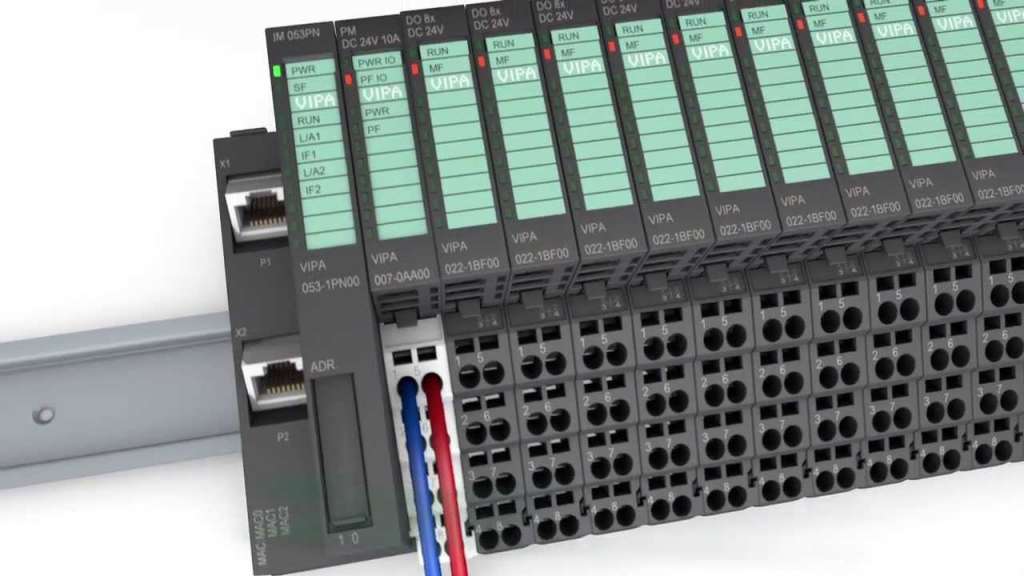

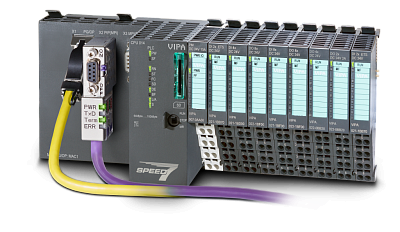

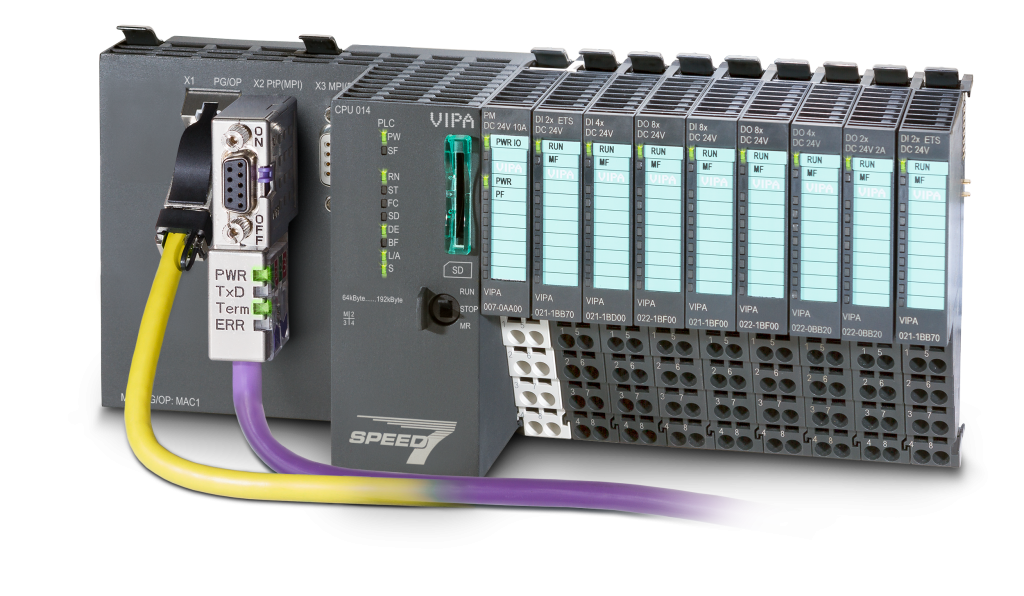

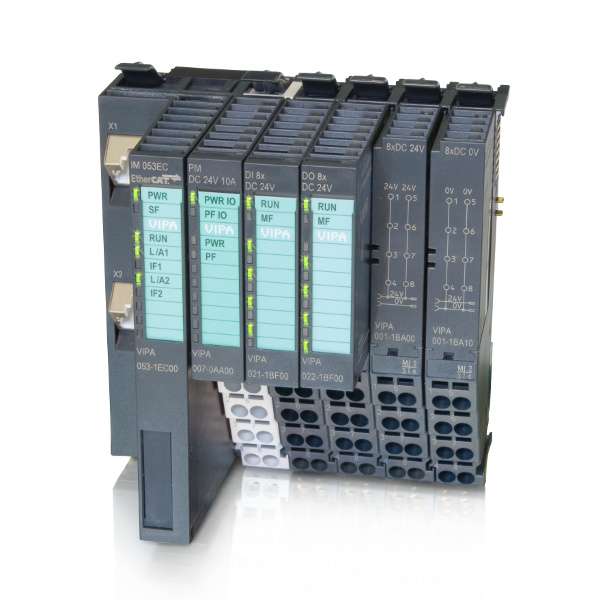

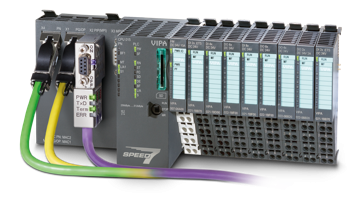

SLIO – это компактная система управления и распределенного ввода-вывода от YASKAWA (ранее VIPA) с быстрой системной шиной, наглядной индикацией состояния каналов и стационарным монтажом внешних цепей. Модули ввода-вывода включают в себя:
  • дискретные модули входы-выход различного типа PNP, NPN, быстрые, релейные.
  • аналоговые модули входов и выходов: 12 и 16 бит, -10...+10 В, 0...+10 В, 0(4)...20 мА.
  • модули температурных датчиков: термопар J, K, N, R, S, T, B, C, E, L, - 80...+80 мВ, термосопротивлений Pt100, Pt1000, NI100, NI1000, 0 ... 3000 Ом.
  • тензометрический модуль 24 бита, сопротивления 120 Ом, 350 Ом, 700 Ом, 1000 Ом, питание 2,5В, 5В, 7,5 В, 10В, 12В.
  • модуль анализа электросети 3 фазы 230/400В 1A, напряжение, ток, смещение фаз, частоту, мощности, гармоники.
  • модули высокоскоростных счетчиков TTL, HTL, RS422, SSI.
  • модули импульсного управления, управления шаговыми двигателями и двигателями постоянного тока малой мощности.
  • модули серийных портов RS232 и RS422\485 с поддержкой протоколов ASCII, STX/ETX, 3964R, Modbus, PtP.
  • модули питания, клеммные модули.

Процессорные модули SLIO CPU (013C, 014, 015, 015N, 017N, 019N) обладают высоким быстродействием, широкими коммуникационными возможностями ( RS485, MPI, Modbus, Profibus, Ethernet, Profinet, EtherCAT), гибкостью средств программирования (VIPA SPEED7 Studio, SIMATIC Manager или TIA Portal от Siemens) и расширяемой рабочей памятью. SLIO CPU поддерживают OPC UA c сервисами Data Access (Read, Write, Subscribe). Обеспечивается аутентификация (с использованием логина и пароля), можно выбрать варианты политики безопасности: None, Basic128Rsa15, Basic256, Basic256Sha256.

Распределенная система SLIO предназначена для реализации задач распределенного сбора данных и управления. Благодаря поддержке промышленных сетей PROFIBUS DP, CANopen, DeviceNet, PROFINET, EtherCAT, ModbusTCP и EtherNet/IP она может легко интегрироваться в различные системы управления. Высокоскоростная внутренняя шина позволяет оперативно получать сигналы от датчиков и обеспечивает очень короткое время реакции на события.

Видео презентация программируемых контроллеров SLIO CPU:


VIPA: Обновление процессорных модулей SLIO CPU 014 и 015
YASKAWA VIPA Controls: Расширение коммуникационных возможностей SLIO CPU 015PN и 017PN.
YASKAWA VIPA Controls: Расширение возможностей контроллеров MICRO и SLIO 013C.
YASKAWA VIPA Control Встроенная web визуализация (HMI) в контроллерах MICRO и SLIO.
YASKAWA VIPA CONTROLS: Новый процессорный модуль SLIO CPU 019
Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код

Описание модуля

Заказной код

Описание модуля

000-0AA00

Защитная крышка системной шины SLIO (запчасть)

000-0AC00

Кодирующий ключ для модулей расширения SLIO, 100 штук

001-1BA00

Клеммный модуль распределения потенциала, 8 клемм для цепи 24 В пост. тока

001-1BA20

Клеммный модуль распределения потенциала, 4 клеммы для цепи 24 В пост. тока, 4 клеммы для цепи 0 В

000-0AB00

Держатель шины экрана для системы SLIO, 10 штук

000-0DN00

Кабельный соединитель DeviceNET для модуля SLIO IM 053DN, 5 контактов, пружинный зажим

001-1BA10

Клеммный модуль распределения потенциала, 8 клемм для цепи 0 В

007-0AA00

Модуль питания для процессорных и интерфейсных модулей SLIO, вх. напряжение 24 В пост. тока

000-0AA00

Защитная крышка системной шины SLIO (запчасть)

000-0AB00

Держатель шины экрана для системы SLIO, 10 штук

000-0AC00

Кодирующий ключ для модулей расширения SLIO, 100 штук

000-0DN00

Кабельный соединитель DeviceNET для модуля SLIO IM 053DN, 5 контактов, пружинный зажим

001-1BA00

Клеммный модуль распределения потенциала, 8 клемм для цепи 24 В пост. тока

001-1BA10

Клеммный модуль распределения потенциала, 8 клемм для цепи 0 В

001-1BA20

Клеммный модуль распределения потенциала, 4 клеммы для цепи 24 В пост. тока, 4 клеммы для цепи 0 В

007-0AA00

Модуль питания для процессорных и интерфейсных модулей SLIO, вх. напряжение 24 В пост. тока

007-1AB00

Модуль питания нагрузок, напряжение 24 В пост. тока, выходной ток 10 А (макс.)

007-1AB10

Модуль питания устройств системной шины, вход: 24 В пост. тока, выход: 5 В/2 А (системная шина), 24 В/4 А (шина питания нагрузок)

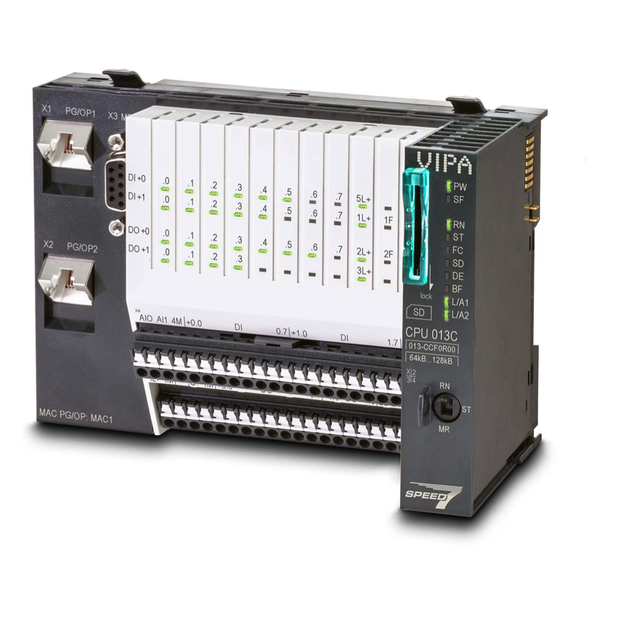

013-CCF0R00

Модуль CPU 013: встроенная рабочая память 64kB (расширение до 128kB ), порт 2: Ethernet PG/OP, порт 1: MPI & PtP (RS-485, изолированный), гнездо для карт памяти SD, 16xDI DC24V, 12xDO DC24V, 0,5A, 2 AI 0-10V (12Bit), программирование в WinPLC7, SPEED7 Studio, SIMATIC Manager и TIA Portal

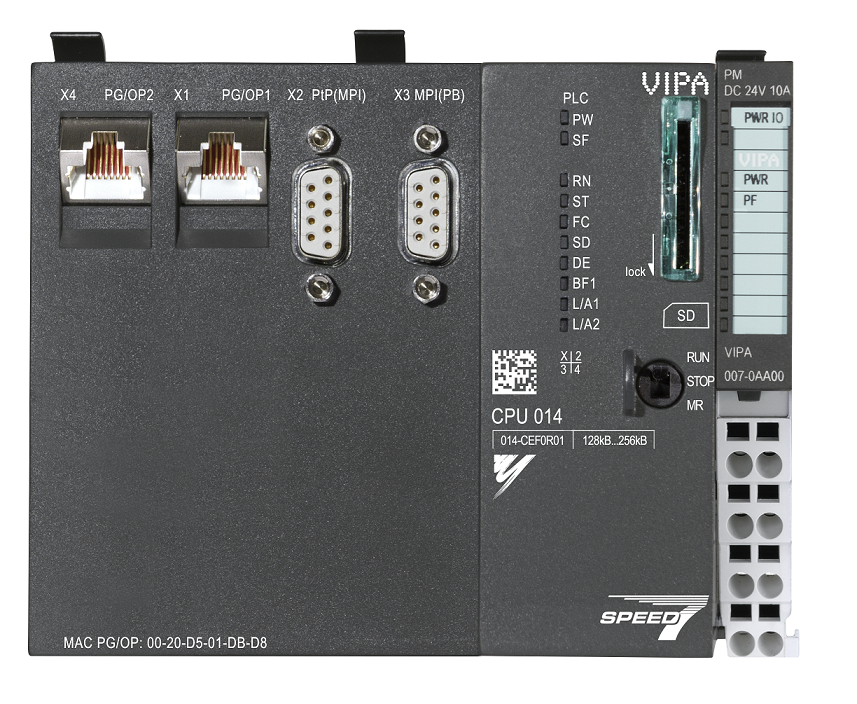

014-CEF0R01

Модуль CPU 014: встроенная рабочая память 128 кбайт (расширение до 256 кбайт), порт 1: Ethernet PG/OP (коммутатор), порт 2: MPI & PtP (RS-485, изолированный), порт 3: MPI (RS-485, изолированный), гнездо для карт памяти SD, программирование в SPEED7 Studio, SIMATIC Manager и TIA Portal

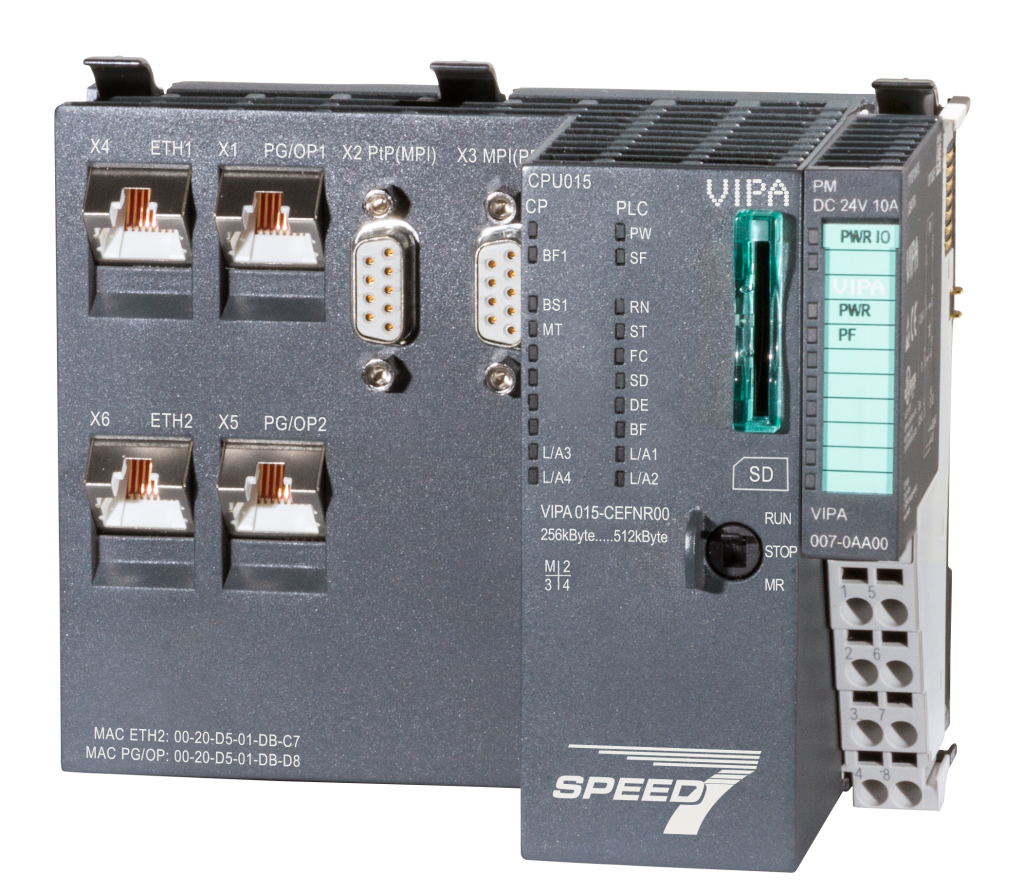

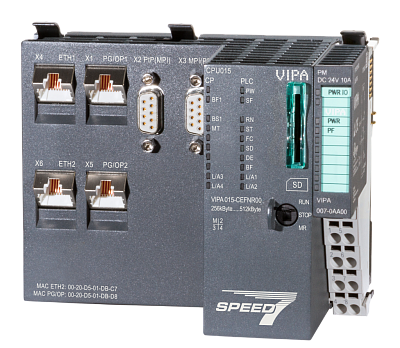

015-CEFNR00

Модуль CPU 015N: встроенная рабочая память 256 кбайт (расширение до 512 кбайт), порт 1: Ethernet PG/OP (коммут.), порт 2: MPI & PtP (RS-485, изолированный), порт 3: MPI (RS-485, изолированный), порт 4: EtherCAT, порт 5: Ethernet, гнездо для карт памяти SD, программирование в SPEED7 Studio, SIMATIC Manager и TIA Portal

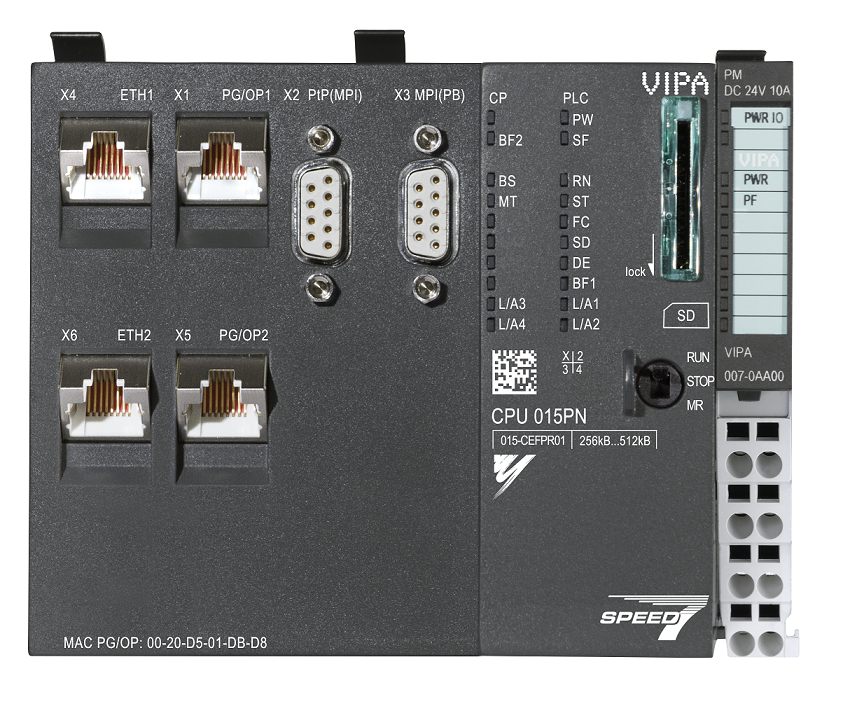

015-CEFPR01

Модуль CPU 015PN: встроенная рабочая память 256 кбайт (расширение до 512 кбайт), порт 1: Ethernet PG/OP (коммутатор), порт 2: MPI & PtP (RS-485, изолированный), порт 3: MPI (RS-485, изолированный), порт 4: PROFINET I/O (коммутатор), гнездо для карт памяти SD, программирование в SPEED7 Studio, SIMATIC Manager и TIA Portal

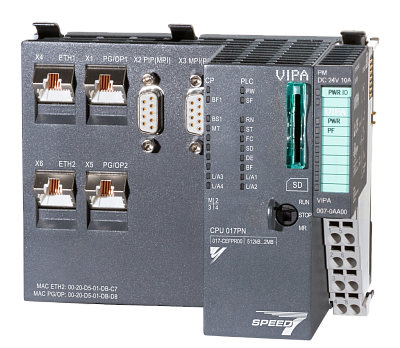

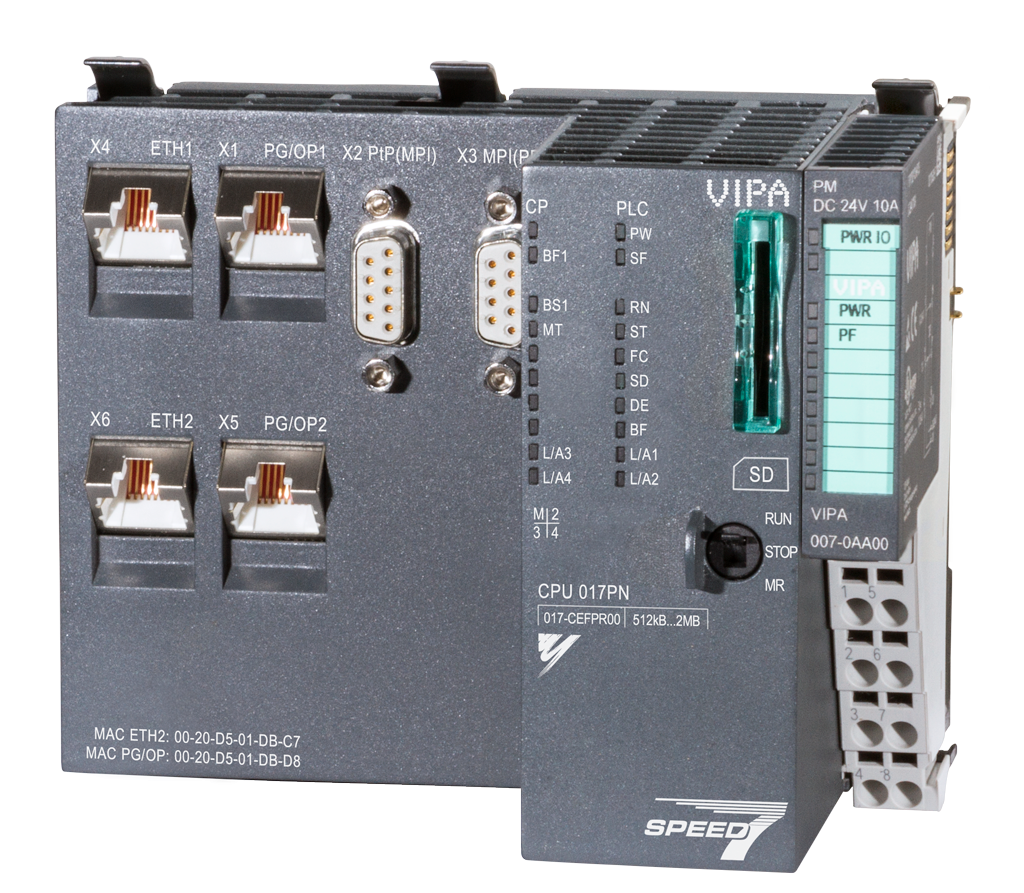

017-CEFPR00

Модуль CPU 017PN: встроенная рабочая память 512 кбайт (расширение до 2 Мбайт), порт 1: Ethernet PG/OP (коммутатор), порт 2: MPI & PtP (RS-485, изолированный), порт 3: MPI (RS-485, изолированный), порт 4: PROFINET I/O (коммутатор), гнездо для карт памяти SD, программирование в SPEED7 Studio, SIMATIC Manager и TIA Portal

021-1BB00

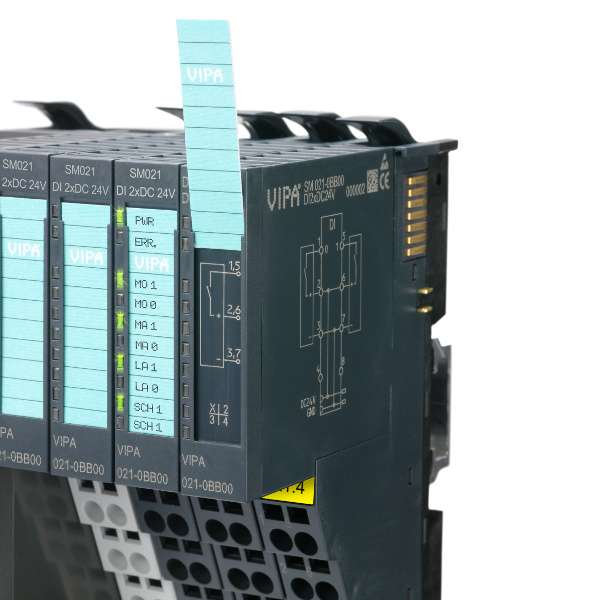

Модуль дискретного ввода, 2 канала 24 В пост. тока

021-1BB10

Модуль дискретного ввода, 2 канала 24 В пост. тока, время задержки входного фильтра 2 мкс…4 мс

021-1BD00

Модуль дискретного ввода, 4 канала 24 В пост. тока

021-1BD10

Модуль дискретного ввода, 4 канала 24 В пост. тока, время задержки входного фильтра 2 мкс…4 мс

021-1BD40

Модуль дискретного ввода, 4 канала 24 В пост. тока, 2/3-проводная схема подключения

021-1BD50

Модуль дискретного ввода, 4 канала 24 В пост. тока, отрицательная логика

021-1BD70

Модуль дискретного ввода, 4 канала 24 В пост. тока, поддержка функции ETS

021-1BF00

Модуль дискретного ввода, 8 каналов 24 В пост. тока

021-1BF01

Модуль дискретного ввода, 8 каналов 24 В пост. Тока, задержка входного сигнала 0,5 мс

021-1BF50

Модуль дискретного вывода, 8 каналов 24 В/0,5 А пост. тока, отрицательная логика

021-1DF00

Модуль дискретного ввода, 8 каналов 24 В пост. тока, контроль целостности сигнальных цепей

021-1SD00

Модуль дискретного ввода для систем безопасности, 4 канала 24 В пост. тока

022-1BB00

Модуль дискретного вывода, 2 канала 24 В/0,5 А пост. тока

022-1BB90

Модуль дискретного вывода, 2 канала 24 В/0,5 А пост. тока, режим ШИМ

022-1BD00

Модуль дискретного вывода, 4 канала 24 В/0,5 А пост. тока

022-1BD20

Модуль дискретного вывода, 4 канала 24 В/2 А пост. тока

022-1BD50

Модуль дискретного вывода, 4 канала 24 В/0,5 А пост. тока, отрицательная логика

022-1BD70

Модуль дискретного вывода, 4 канала 24 В/0,5 А пост. тока, поддержка функции ETS

022-1BF00

Модуль дискретного вывода, 8 каналов 24 В/0,5 А пост. тока

022-1BF50

Модуль дискретного вывода, 8 каналов 24 В/0,5 А пост. тока, отрицательная логика

022-1DF00

Модуль дискретного вывода, 8 каналов 24 В/0,5 А пост. тока, контроль целостности сигнальных цепей

022-1HB10

Модуль дискретного вывода, 2 реле, напряжение нагрузки 30 В пост. тока/ 230 В перем тока, коммутируемый ток до 3 А

022-1HD10

Модуль дискретного вывода, 4 реле, напряжение нагрузки 30 В пост. тока/ 230 В перем тока, коммутируемый ток до 1,8 А

022-1SD00

Модуль дискретного вывода для систем безопасности, 4 канала 24 В/0,5 А пост. тока

031-1BB10

Модуль аналогового ввода, 2 изолированных канала, 12 разрядов, входной диапазон 0/4–20 мА, 2/3-проводная схема подключения

031-1BB30

Модуль аналогового ввода, 2 канала, 12 разрядов, входной диапазон 0…10 В

031-1BB40

Модуль аналогового ввода, 2 канала, 12 разрядов, входной диапазон 0/4–20 мА, 2-проводная схема подключения

031-1BB60

Модуль аналогового ввода, 2 канала, 12 разрядов, входной диапазон 0/4–20 мА, 2/3-проводная схема подключения

031-1BB70

Модуль аналогового ввода, 2 канала, 12 разрядов, входной диапазон ±10 В

031-1BB90

Модуль аналогового ввода, 2 канала, 16 разрядов, термопары и напряжение ±80 мВ

031-1BD30

Модуль аналогового ввода, 4 канала, 12 разрядов, входной диапазон 0…10 В

031-1BD40

Модуль аналогового ввода, 4 канала, 12 разрядов, входной диапазон 0/4–20 мА, 2-проводная схема подключения

031-1BD70

Модуль аналогового ввода, 4 канала, 12 разрядов, входной диапазон ±10 В

031-1BD80

Модуль аналогового ввода, 4 канала, 16 разрядов, работа с резисторами и термометрами сопротивления, 2/3/4-проводная схема подключения, поддержка прерываний

031-1BF60

Модуль аналогового ввода, 8 каналов, 12 разрядов, входной диапазон 0/4–20 мА

031-1BF74

Модуль аналогового ввода, 8 каналов, 12 разрядов, входной диапазон ±10 В

031-1CA20

Модуль аналогового ввода: один измерительный канал, предназначенный для подключения тензометрических датчиков веса, силы или момента. Модуль имеет настраиваемый входной фильтр и поддерживает диагностические прерывания.

031-1CB30

Модуль аналогового ввода, 2 канала, 16 разрядов, входной диапазон 0…10 В

031-1CB40

Модуль аналогового ввода, 2 канала, 16 разрядов, входной диапазон 0/4–20 мА, 2-проводная схема подключения

031-1CB70

Модуль аналогового ввода, 2 канала, 16 разрядов, входной диапазон ±10 В

031-1CD30

Модуль аналогового ввода, 4 канала, 16 разрядов, входной диапазон 0…10 В

031-1CD35

Модуль аналогового ввода, 4 канала, 16 разрядов, входной диапазон 0…10 В, сокращенный набор конфигурируемых параметров

031-1CD40

Модуль аналогового ввода, 4 канала, 16 разрядов, входной диапазон 0/4–20 мА, 2-проводная схема подключения

031-1CD45

Модуль аналогового ввода, 4 канала, 16 разрядов, входной диапазон 0/4–20 мА, 2-проводная схема подключения, сокращенный набор конфигурируемых параметров

031-1CD70

Модуль аналогового ввода, 4 канала, 16 разрядов, входной диапазон ±10 В

031-1LB90

Модуль аналогового ввода, 2 канала для термопар и измерения напряжения ±80 мВ, 16 разрядов

031-1LD80

Модуль аналогового ввода, 4 канала, 16 разрядов, работа с резисторами и термометрами сопротивления, 2/3/4-проводная схема подключения

031-1PA00

Модуль аналогового ввода, измерение параметров 1/3-фазной электрической сети, 24 разряда

032-1BB30

Модуль аналогового вывода, 2 канала, 12 разрядов, выходной диапазон 0…10 В

032-1BB40

Модуль аналогового вывода, 2 канала, 12 разрядов, выходной диапазон 0/4–20 мА

032-1BB70

Модуль аналогового вывода, 2 канала, 12 разрядов, выходной диапазон ±10 В

032-1BD30

Модуль аналогового вывода, 4 канала, 12 разрядов, выходной диапазон 0…10 В

032-1BD40

Модуль аналогового вывода, 4 канала, 12 разрядов, выходной диапазон 0/4–20 мА

032-1BD70

Модуль аналогового вывода, 4 канала, 12 разрядов, выходной диапазон ±10 В

032-1CB30

Модуль аналогового вывода, 2 канала, 16 разрядов, выходной диапазон 0…10 В

032-1CB40

Модуль аналогового вывода, 2 канала, 16 разрядов, выходной диапазон 0/4–20 мА

032-1CB70

Модуль аналогового вывода, 2 канала, 16 разрядов, выходной диапазон ±10 В

032-1CD30

Модуль аналогового вывода, 4 канала, 16 разрядов, выходной диапазон 0…10 В

032-1CD40

Модуль аналогового вывода, 4 канала, 16 разрядов, выходной диапазон 0/4–20 мА

032-1CD70

Модуль аналогового вывода, 4 канала, 16 разрядов, выходной диапазон ±10 В

040-1BA00

Коммуникационный процессор CP 040, интерфейс RS-232C, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master /Modbus slave (ASCII, RTU)

040-1CA00

Коммуникационный процессор CP 040, интерфейс RS-422/485, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master /Modbus slave (ASCII, RTU)

050-1BA00

Модуль счетчика: 1 канал (AB), 32 разряда, входной сигнал 24 В пост. тока с частотой до 400 кГц; дискретный выход: 1 канал 24 В/0,5 А пост. тока

050-1BA10

Модуль счетчика: 1 канал (AB), 32 разряда, входной дифференциальный сигнал 5 В пост. тока с частотой до 2 МГц

050-1BB00

Модуль счетчика: 2 канала (AB), 32 разряда, входной сигнал 24 В пост. тока с частотой до 400 кГц

050-1BB30

Модуль счетчика: 2 канала (AB), 32 разряда, входной сигнал 24 В пост. тока с частотой до 400 кГц, ограниченное параметрирование функций

050-1BB40

Модуль измерения частоты, 2 канала, 24 разряда, входной сигнал 24 В пост. тока, максимальная частота 600 кГц, входной конфигурируемый фильтр

050-1BS00

Модуль подключения датчиков SSI: 1 канал, уровни сигнала RS-422, разрешающая способность 32 разряда, частота импульсов от 125 кГц до 2 МГц, поддержка функции ETS

054-1BA00

Модуль управления шаговым двигателем FM 054, 1 канал 24 В/1,5 А с обратной связью через энкодер, 4 дискретных входа/выхода 24 В пост. тока, выходная частота 32 кГц, до 64 микрошагов на шаг

054-1CB00

Модуль управления двигателем постоянного тока, 2 канала 24 В/1,5 А с обратной связью через энкодер, 4 дискретных входа/выхода 24 В пост. тока, частота ШИМ 32 кГц

054-1DA00

Модуль импульсного управления, импульсный выход RS-422 (0...1000 кГц), 4 канала DIO 24 В пост. тока

060-1AA00

Модуль SLIO IM060 bus extension Master module for extension / renewal of the SLIO bus to another line. Connector: 1x RJ45 plug connector. Module width 25.8 mm.

061-1BA00

Модуль SLIO IM 061 bus extension Slave module for extending SLIO bus up to 8 additional lines (up to 64 modules). Connector: 1x RJ45 plug connector.

019-CEFPM00

 Модуль CPU 019PN: встроенная рабочая память 6 Мбайт, порт 1: Ethernet PG/OP (коммутатор), порт 2: MPI & PtP (RS-485, изолированный), порт 3: MPI (RS-485, изолированный, Profibus DP master\slave), порт 4: PROFINET I/O (коммутатор), гнездо для карт памяти SD, программирование в SPEED7 Studio, SIMATIC Manager и TIA Portal
 950-0KD30
 060-1AA00 \ 061-1BA00 Соединительный кабель 2 м

042-1IO00

 Модуль IO-Link мастер на 4 канала
 053-1ML40
 Сетевой модуль сети Mechatrolink-4

021-1BF01

Модуль дискретного ввода, 8 каналов 24 В пост. тока, 0,5 мкрсек,PNP

021-1BF51

Модуль дискретного ввода, 8 каналов 24 В пост. тока, 0,5 мкрсек, NPN

---

---

---

---

953-0KX10

Карта памяти MMC, емкость 512 Мбайт

953-1LE00

Карта MCC, расширение рабочей памяти на 32 кбайт

953-1LF00

Карта MCC, расширение рабочей памяти на 64 кбайт

953-1LG00

Карта MCC, расширение рабочей памяти на 128 кбайт

953-1LH00

Карта MCC, расширение рабочей памяти на 256 кбайт

953-1LJ00

Карта MCC, расширение рабочей памяти на 512 кбайт

953-1LK00

Карта MCC, расширение рабочей памяти на 1 Мбайт

953-1LL00

Карта MCC, расширение рабочей памяти на 2 Мбайт

953-1LM00

Карта MCC, расширение рабочей памяти на 4 Мбайт

953-1LP00

Карта MCC, расширение рабочей памяти на 8 Мбайт

---

---

955-0000000

Карта памяти VIPA SD-Card (VSD) фомата SD, емкость 2 Гбайт
