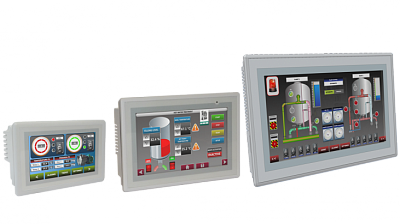

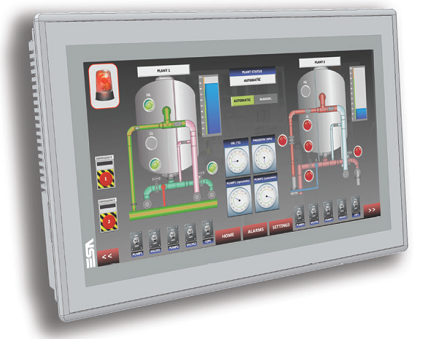

Панели оператора серии ESA SC (7", 10") имеют основной функционал: полноценные инструменты для работы с рецептами (batch control), расширенный журнал событий и аварий в стандарте ISA, редактируемая с панели система управления доступа (логины и пароли) с логом изменений, множество функций для работы с графиками, отображение motion jpeg c IP камер, возможность формирования и печати на принтеры HP или сохранения в виде pdf полноценных многостраничных документов.

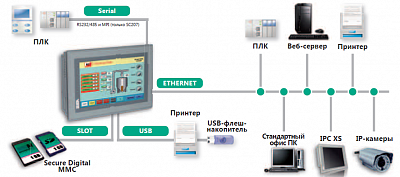

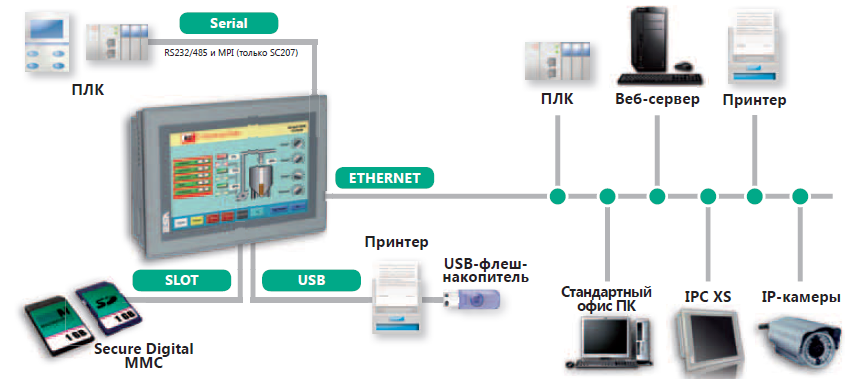

Панели оператора ESA данной серии поддерживают устройства следующих производителей средств автоматизации: Allen Bradley, Beckhoff, Control Techniques, Delta, Emerson, Erhardt+Leimer, Eurotherm, Fatek, Mitsubishi, LTI, Panasonic, Saia, Schneider Telemecanique, Siemens. Так же доступны для использования открытые промышленные протоколы Modbus RTU и Modbus TCP. Есть возможность реализации нестандартных протоколов связи для серийных портов (режим COM0) и Ethernet через скрипты в проекте панели оператора.
Экран панелей сенсорный, резистивный. Тип дисплея TFT с поддержкой отображения 65536 цветов. Степень защиты передней панели экрана по классу IP65.
Температура эксплуатации панелей оператора серии SC расширенная от -10 до +50 С.
ПО для программирования этих панелей называется Polymath SmartClick, оно распространяется бесплатно и доступно для скачивания на сайте производителя после регистрации.
|
Заказной код ESA |
Описание модуля |
Заказной код ESA |
Описание модуля |
|

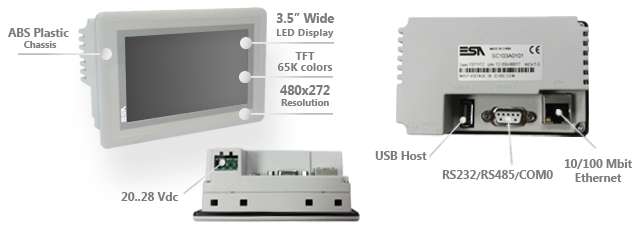

SC103A0101 |
(Производство прекращено) Панель оператора с экраном 3,5" 480х272 TFT (65536 цветов), IP65, SP1 (RS232/485/COM0), USB A, ETH 10/100 |

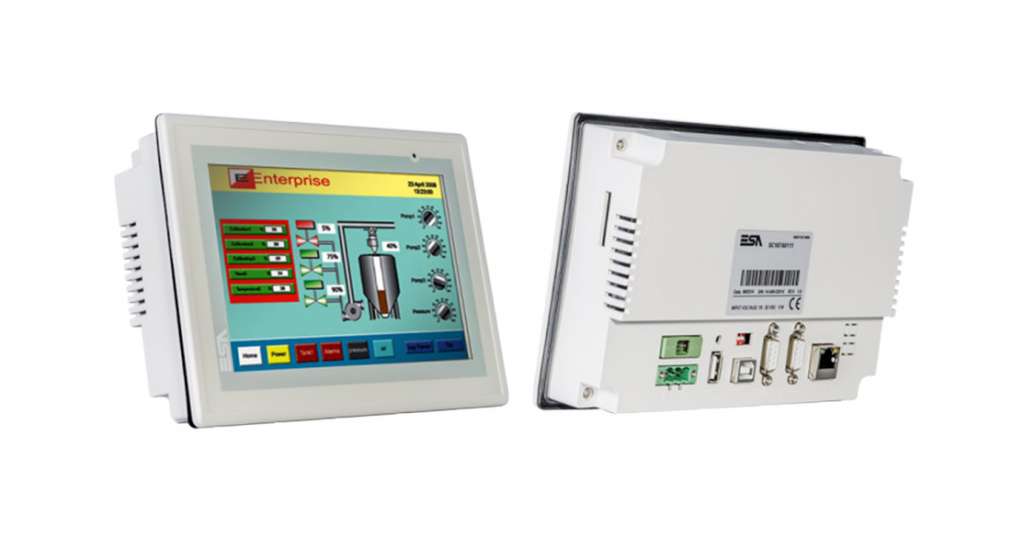

SC107A0111 |
Панель оператора с экраном 7" 800х480 точек, порты SP1 (RS232/485/COM0), SP2 (RS232/485/COM0), USB A, USB B, ETH 10/100 Мб, слот для катр SD/MMC |
|
SC207A0101 |
Панель оператора с экраном 7" 800х480 точек, порты SP1 (RS232/485/MPI), USB A, USB B, ETH 10/100 Мб, слот для катр SD/MMC |
SC110A0111 |
Панель оператора с экраном 10,1" 1024х600 точек, порты SP1 (RS232/485/COM0), SP2 (RS232/485/COM0), USB A, USB B, ETH 10/100 Мб, слот для карт SD/MMC |
|
SC210A0111 |
Панель оператора с экраном 10,1" 1024х600 точек, порты SP1 (RS232/485/MPI), SP2 (RS232/485/COM0), USB A, USB B, ETH 10/100 Мб, слот для карт SD/MMC |
IE-FCM-USB-AB-2M |
Разъем USB IP65, диам. 22 мм, внешний разъем тип А, внутренний тип B, кабель 2м |
