YASKAWA A1000 опциональные платы

YASAKWA ПЧ A1000 коммуникационные платы на базе Ethernet YASKAWA ПЧ A1000 монтаж опциональных плат YASKAWA ПЧ A1000 платы расшиверия входов выходов DI,DO,AI,AO YASKAWA ПЧ A1000 платы обратной связи

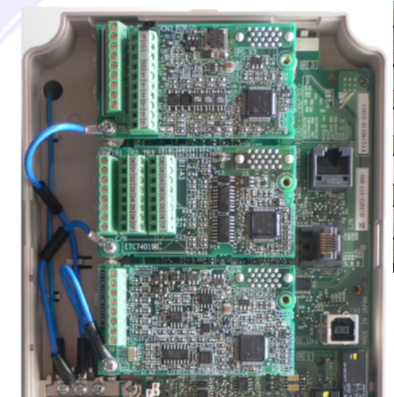

Стандартные возможности преобразователей частоты YASKAWA A1000, U1000, GA500 и GA700 могут быть расширены и адаптированы для специальных применений благодаря установке плат расширения и опциональных модулей. Конструкция этих ПЧ позволяет устанавливать в него до 3 дополнительных плат: одной сетевой и двух обратной связи или входов-выходов. Возможность установки двух плат обратной связи позволяет использовать А1000 и GA700 для последовательного переключения и работы с двумя двигателями с обратной связью, что часто используется в станках. Дополнительно (в отдельную секцию) может быть установлен модуль питания PS-A10x платы управления ПЧ от внешнего источника 24В с ИБП, для исключения обрыва сетевого подключения в случае пропадания силового питания.


Доступные сетевые платы и их характеристики:

  • SI-S3: CANopen, профили оборудования DS 301 Ver. 4.02 и DSP 402 Ver. 1.1 Velocity Mode, разъем 9-pin D-SUB, скорость передачи данных от 10 кбит до 1 Мбит;

  • SI-N3: DeviceNet, профиль оборудования Group 2 Server (UCMM capable), поддержка Explicit Messages, Polled I/O Messages, Faulted Node Recovery, Offline Connection Set Messages, Automatic Device Replacement (ADR), Change of State Message (COS). Разъем 5-pin открытый винтовой, скорость передачи данных 125, 250 и 500 кбит;

  • SI-P3: PROFIBUS-DP, профиль оборудования PROFIBUS DP-V0, V1, разъем 9-pin D-SUB, скорость передачи данных от 9,6 кб до 12 Мб;

  • SI-C3: CC-Link, профиль оборудования CC-Link V1.10, скорость передачи данных от 156 кб до 10 Мб;

  • SI-T3: MECHATROLINK II, разъемы USB A, скорости: режим MECHATROLINK-II – 10 Мб, режим MECHATROLINK-I 4 Мб;

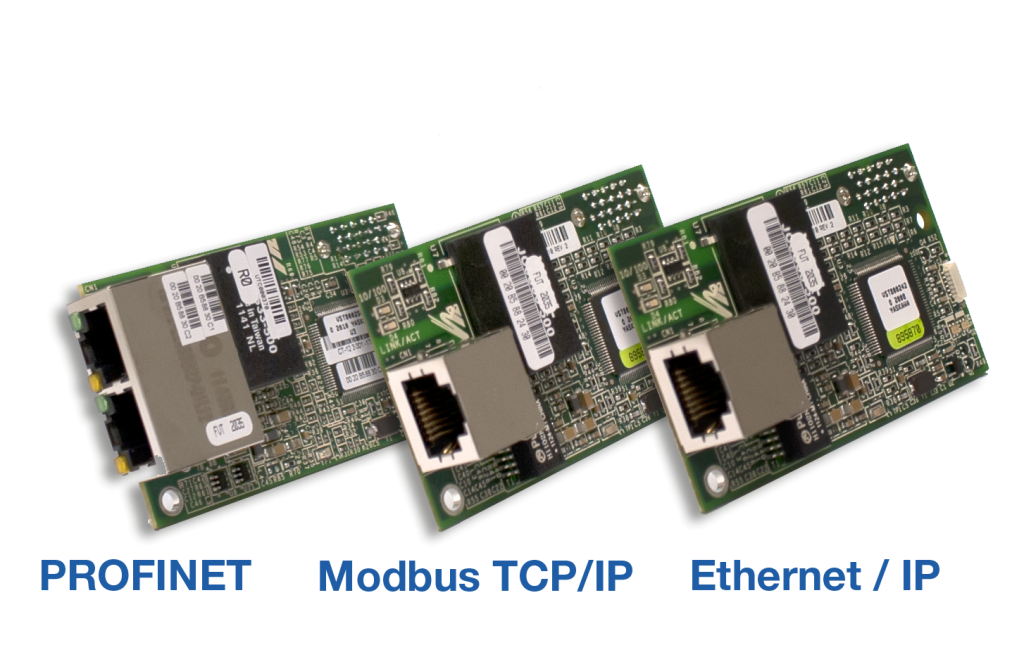

  • SI-EN3: Ethernet-IP, профиль оборудования Explicit: Explicit Class 3, Unconnected, I/O: Class 1, Listen Only, Input Only, разъемы RJ45, скорость передачи данных 10 или 100 Мб;

  • SI-EM3: Modbus TCP/IP, доступные команды Read Multiple Registers (03H), Write Single Register (06H), Write Multiple Registers (10H), Read and Write Registers (17H), разъем RJ45, скорость передачи данных 10 или 100 Мб;

  • SI-EP3: PROFINET, профиль оборудования ProfiDrive, Identification and Messaging (I&M0), Fault Buffer Mechanism, два разъема RJ45, скорость передачи данных 10 или 100 Мб;

  • SI-ES3: EtherCAT, профиль оборудования DS 301 Ver. 4.02 и DSP 402 Ver. 1.1 Velocity Mode, два разъема RJ45, скорость передачи данных 10 или 100 Мб;

  • SI-EL3: Powerlink, профиль оборудования DSP 402 Velocity Mode, два разъема RJ45, скорость передачи данных 10 или 100 Мб.


Видео презентация по промышленным протоколам связи ПЧ YASKAWA:

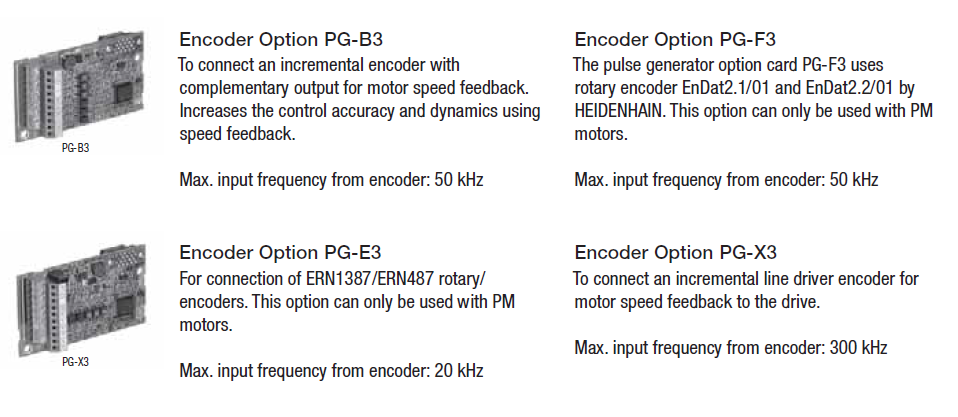

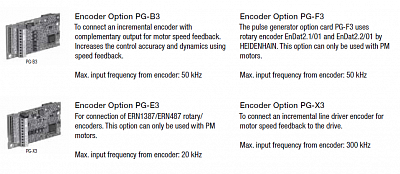

Платы обратной связи используются для более точного поддержания скорости и момента, а также в ПЧ с прошивкой позиционирования для выхода в заданную позицию. Они доступны для следующих типов сигналов и датчиков:

  • PG-B3: для инкрементального сигнала HTL уровня с частотой до 50 кГц;

  • PG-X3: для инкрементального сигнала TTL\ Line Driver уровня с частотой до 300 кГц;

  • PG-RT3: для подключения датчиков типа резольвер Sin\Cos;

  • PG-E3: для абсолютных датчиков Heidenhain ERN1387/ERN487;

  • PG-F3: для абсолютных датчиков с интерфейсом Endat 2.1/01 и Hiperface.

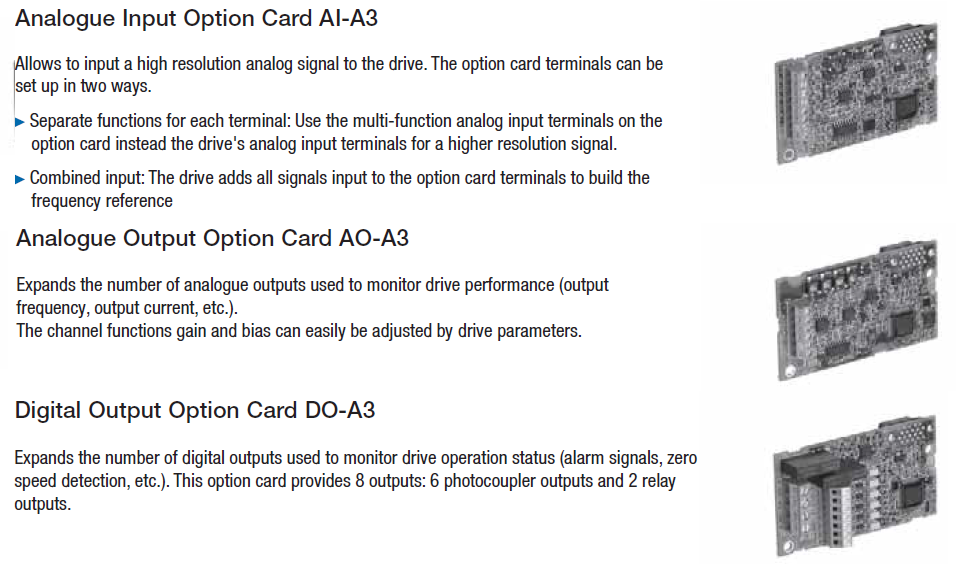

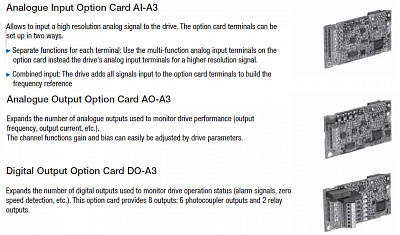

Платы расширения входов выходов преобразователя частоты в основном используются применениях, где задействована    функция встроенного контроллера ПЧ совместно с ПО DriveWizard EZ:

  • AI-A3: плата с двумя аналоговыми входами;

  • DI-A3: плата с 18 дискретными входами;

  • AO-A3: плата с двумя аналоговыми входами;

  • DO-A3: плата с шестью транзисторными выходами и двумя релейными.


На данной странице так же размещена следующая документация на серию по опциям для A1000: каталог опциональных плат и модулей, технические руководства и инструкции на платы расширения. В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.
