Анализ работы и выявление причин неисправностей оборудования с HMI ESAWARE
В панелях оператора (панельных контроллеров, HMI, machine SCADA) уже давно доступны журналы событий и аварий (Alarms History), для сохранения данных (достижение уровней, включений\отключений,предупреждений, ошибок, аварий) о работе установки и технологическом процессе. Но к сожалению, использовать их для оперативного анализа долгое время не представлялось возможным из-за скудного функционала отображения данных, возможностей сортировки и формирования выборок, а также предоставления дополнительных данных. В результате приходилось выгружать данные для анализа в дополнительное ПО (как правило платное) или в MS Excel («в ручную»), что сказывалось как на оперативности обработки, так и на ее качестве. Вместе с тем разработчики подобных средств не сидели сложа руки и новые разработки позволяют радикально изменить сложившуюся ситуацию.
Рассмотрим новые решения для хранения и обработки событий и аварий на примере продукции ESAWARE (панели оператора, панельные контроллеры, промышленные компьютеры) и ПО CREW Editor.
Запись журнала в энергонезависимую память ведется в автоматическом режиме. Проектировщик может выбрать 2 варианта заполнения журнала: при приближении к заданному пределу количества сообщений или более старые сообщения замещаются более новыми (выбран по умолчанию), или же выдается внутренний сигнал (событие) по которому можно произвести сохранении копии журнала и очисть его для последующего наполнения.
В первую очередь, стоит отметить наглядность отображения журнала событий и аварий:
записи событий с разными приоритетами (информационные, предупреждения, ошибки, аварийные) можно обозначать разными цветами, для облегчения их считывания оператором;
отображается время появления сигнала с логином оператора на этот момент, пропадания сигнала и подтверждения сброса аварии;
в описании события или аварии могут фиксироваться технологические данные (текущие значения переменных) на момент их активирования и сброса.

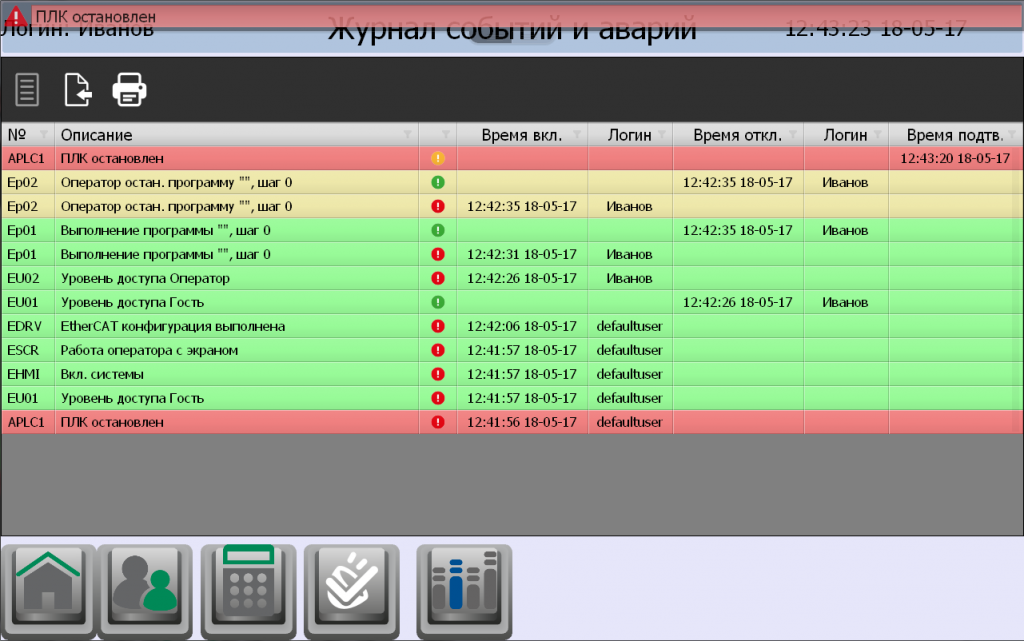

Пример оформления журнала событий и аварий в Crew
В начальной конфигурации журнала можно задать базовый принцип сортировки: по выбранному столбцу и направление (возрастание или убывание). Оператор так же может (если разрешено в проекте) производить сортировку по выбранному столбцу двойным нажатием на заголовок выбранного столбца.
По мимо этого можно производить выборку (фильтрацию) событий и аварий по заданным признакам (диапазон времени, логинам, сочетаниям символов). Для этого следует нажать на выбранный заголовок столбца и удерживать его для появления окна задания.

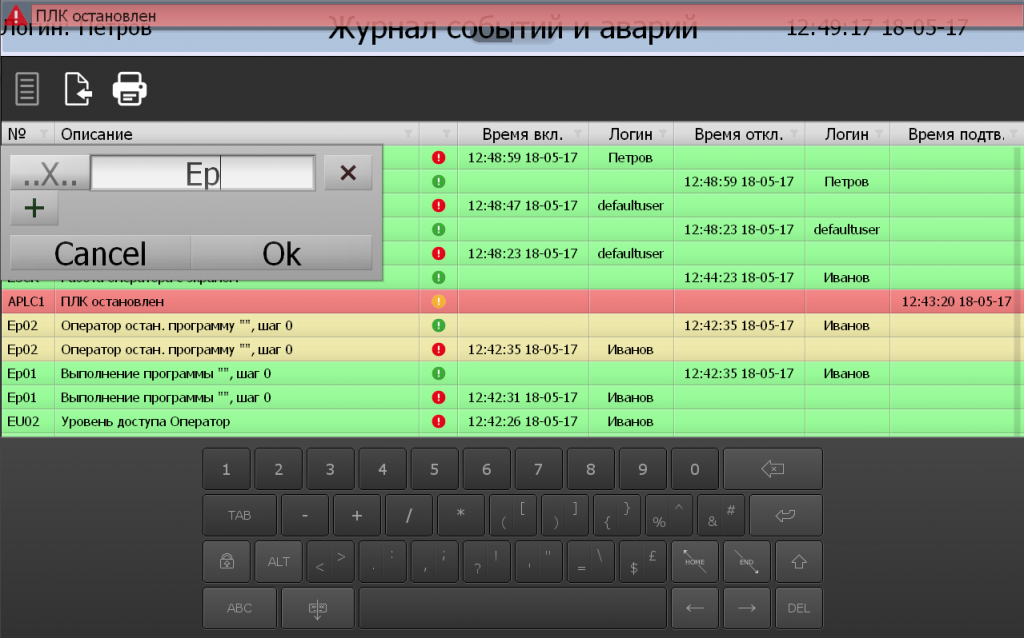

Фильтрация событий в журнале по задаваемому признаку
Это позволяет легко обрабатывать объемные журналы, которые позволяют хранить устройства ESAWARE. Так же возможна периодическое сохранение журнала в текстовом формате (csv) в внутреннюю память или на носители, при этом сохраняется возможность открывать эти файлы для просмотра этих файлов (доступна только сортировка по столбцам).

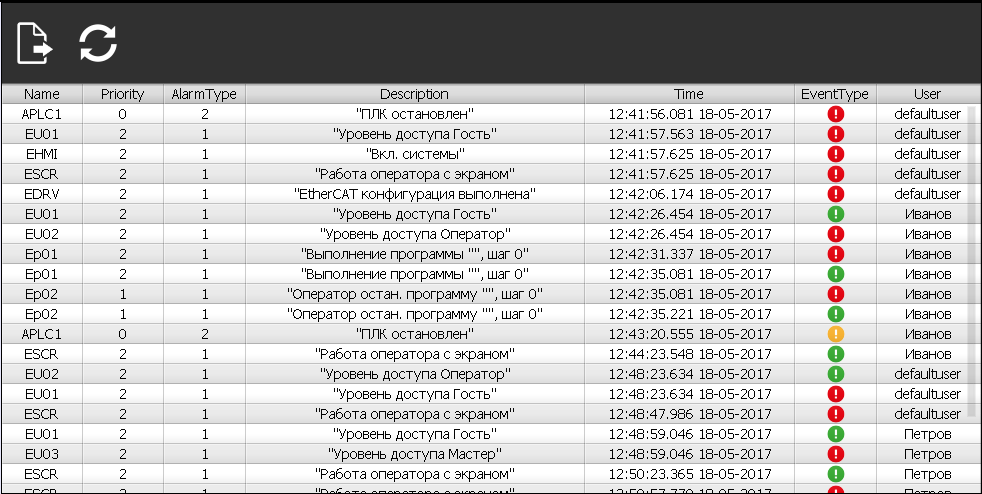

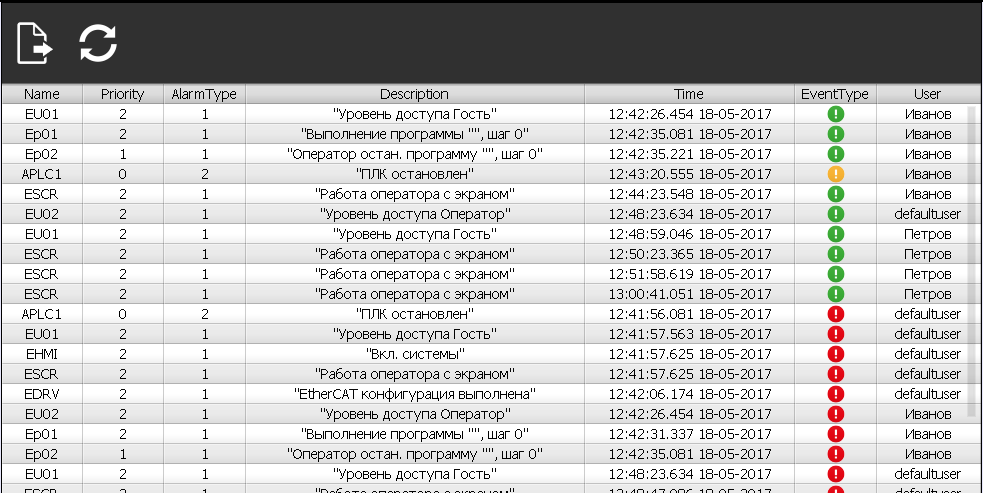

Просмотр сохраненных журналов событий и аварий
Еще более интересным решение от ESA является появления инструмента Alarms Statistic. Позволяющий проанализировать, за определенный период, сколько раз возникала авария или происходило событие и какое было среднее время ее активности. Здесь так же возможна сортировка и выборка по признакам. Данная статистика так же может сохраняться в виде csv файлов в внутренней памяти или на носители.

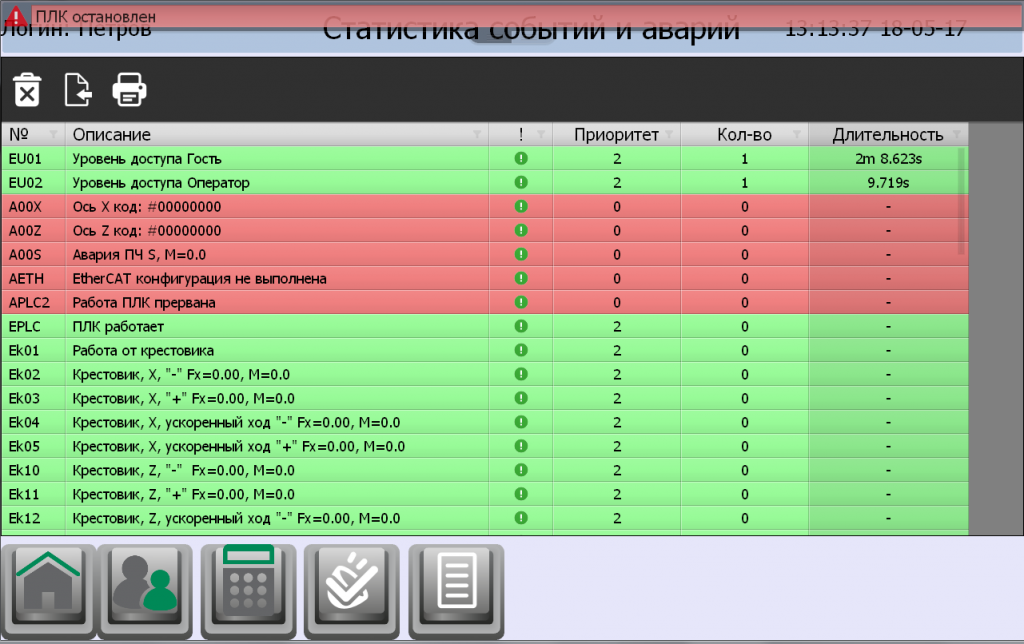

Статистика по журналу событий и аварий в Crew
Дополнительной особенностью панелей оператора ESAWARE является возможность прямой печати журнала и статистики событий и аварий для создания «твердой» копии на принтеры Hewlett-Packard, подключенные к панели через USB или Ethernet, с поддержкой PCL 6 и старше.
Надеемся, данная информация была для Вас полезной и позволит Вам создавать и эксплуатировать ваше оборудование более эффективно и безопасно.
