Успешно завершилась модернизация газовых печей отжига керамических изделий на заводе в Калужской области. Ключевым элементом, обеспечившим успешную и быструю модернизацию печей, стали специализированные регуляторы KX6 ASCON TECNOLOGIC.

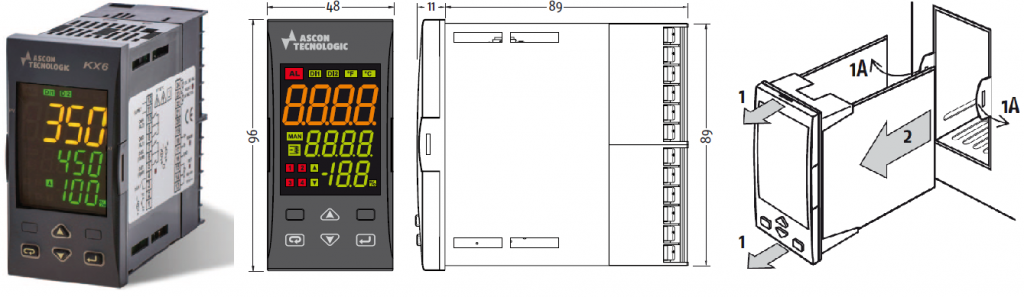

![ASCON TECNOLOGIC KX6 регулятор клапанов горелок общий вид ASCON TECNOLOGIC KX6 регулятор клапанов горелок общий вид](/upload/medialibrary/5ed/ASCON_KX6_full.png)
Специализированный регуляторы серии KX6 предназначены для управления клапанами (задвижками, КРЗ, трехходовой клапан) и горелками с обратной связью по положению и без нее. Управление исполнительным механизмом осуществляется или аналоговым сигналом (токовым 4..20 мА или по напряжению 0\2..10 В), или дискретными сигналами открыть\закрыть. Удобство интеграции в систему управления печи обеспечивается наличием 2 дискретных входов для переключения режимов работы регулятора, 2 дискретными выходами с возможностью настройки различных сигналов срабатывания, цифровым интерфейсом RS485 с протоколом ModbuS RTU и длиной линии связи до 1,5 км.

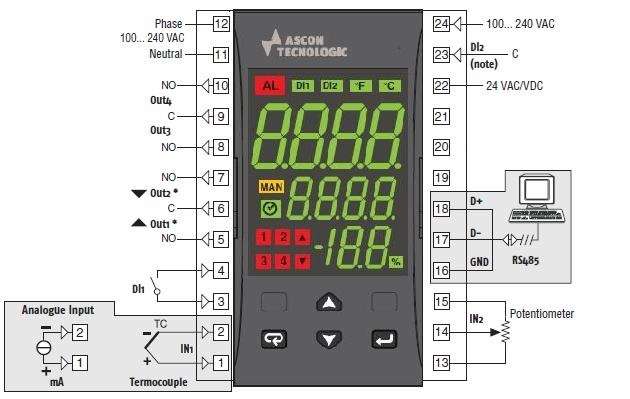

![ASCON TECNOLOGIC регулятор контроллер KX6 общая схема подключений аскон3.jpg](/upload/medialibrary/9c5/аскон3.jpg)
В данном применении использовалась модель KX6-HBMMRRC-E----- с управлением горелкой дискретными сигналами и обратной связью по положению от потенциометра (100 Ом..10 кОм). Применение регулятора позволило получить более стабильные температурные режимы работы печи и снизить потребление газа за счет устранения перерегулирования и сокращение колебательных режимов. Эти результаты были получены за счет следующих функций регулятора:

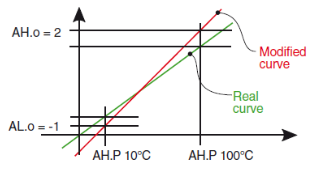

- калибровки измерительного контура по месту установки датчика температуры;
![ASCON KX6 компенсация места установки датчика температуры ASCON KX6 компенсация места установки датчика температуры](/upload/medialibrary/91a/ASCON_KX6_Adjust.png)
- автоматической калибровки потенциометра;
![ASCON KX6 калибровка потенциометра обратной связи клапана ASCON KX6 калибровка потенциометра обратной связи клапана](/upload/medialibrary/25b/ASCON_KX6_Potentiometer_calibration.png)
- ПИД регулятор с автонастройкой и компенсацией перерегулирования.
![ASCON регултор KX6 компенсация перерегулирования ASCON KX6 компенсация перерегулирования](/upload/medialibrary/4ad/ASCON_KX6_Fuzzy_overshoot_control.png)
Дополнительные преимущества регулятора KX6 отмеченные персоналом после установки:
- яркий, контрастный дисплей;

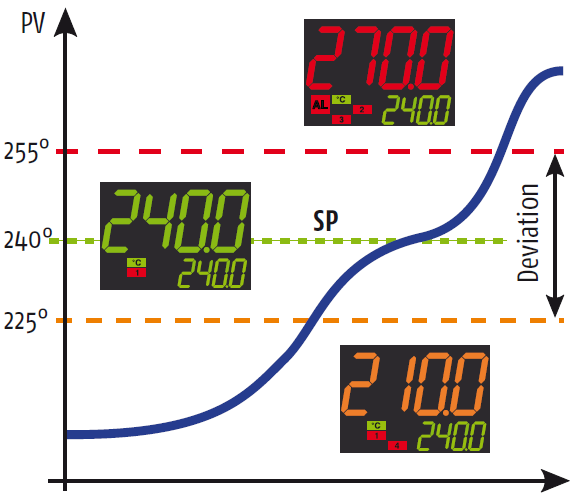

- 3 цвета для отображения текущей температуры;
![ASCON TECNOLOGIC изменение цвета отображаемой величины в зависимости от входного сигнала KUBE_3_Color.png](/upload/medialibrary/6de/KUBE_3_Color.png)
- 3 величины отображаемых на экране: текущая температура, заданная температура и процент открытия горелки;
- ручной режим задания открытия для обслуживания и настройки печи с безударным переключением в автоматический режим регулирования;
- остановка регулирования (по дискретному сигналу, RS485 или с панели) без отключения отображения температуры и проверки аварий.
Это уже не первый случай успешного использования регуляторов KX6 в России при модернизации газовых печей. Надеемся, что многолетний опыт создания печных регуляторов ASCON TECNOLOGIC и интеграции систем автоматики ООО «КоСПА» обеспечит нашим клиентам долгую, качественную и стабильную работу их производства.
