Максимально простой в использовании и компактный преобразователь частоты YASKAWA J1000 был создан, чтобы быть лучшим решением для управления скоростью электродвигателя в простейших применениях, таких как конвейеры, мешалки, приводы шлифовальных дисков и пил, компрессоры, вентиляторы и насосы небольшой мощности. Преимуществами являются простота монтажа, настройки и эксплуатации, и в то же время соответствие всем высочайшим нормам качества и долговечности.
Данные преобразователи поставляются как в варианте с радиатором, так и без него для установки их в шкафы на монтажные платы с внешним радиатором или принудительным жидкостным охлаждением.
Структура параметров идентична структуру других преобразователей 1000 серии, что позволяет не переучивать персонал. Для сокращения пуско-наладки есть функция предварительной установки параметров для разных применений: насос, конвейер, компрессор, кран и т.д.
охватываемый диапазон мощностей электродвигателей: от 0,1 кВт до 3,7\5,5 кВт;
каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 120% в течении 60 сек) для центробежных машин и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для остальных применений;
доступны модели с входным питанием 200В и 400В переменного тока;
типы подключаемых электродвигателей: только асинхронный;
пусковой момент 200% без дополнительного запаса по мощности, при скорости 3 Гц;
типы управления двигателем: вольт/частотный (U/f);
диапазон выходной частоты от 0 до 400 Гц;
точность задания и отработки частоты: при цифровом задании 0,01 Гц; при аналоговом задании 1 к 1000 от максимальной частоты, заданной в параметрах;
дополнительно возможно установить плату сетевого интерфейса RS485 с протоколом Modbus RTU;
можно установить в ПЧ модуль с поворотным потенциометром;
дополнительные функции управления двигателем: пропуск частоты (для исключения резонанса), поиск частоты для подключения к двигателю на выбеге, S образные кривые разгона и торможения для сохранения механики, режим понижения шума привода за счет управления частотой ШИМ;
модуль для изменения параметров с ПК и переноса их между ПЧ;
температура работы от -10 до +50 градусов Цельсия.
До 2012 года YASKAWA так же производила J1000 под брэндом OMRON OYMC, в настоящее время данные ПЧ поставляются только с логотипами YASKAWA.
Программное обеспечение DriveWizard Plus для настройки и диагностики
частотных преобразователей Yaskawa.
Видео обзор преобразователя частоты J1000 и его возможностей:
На данной странице вы можете найти каталог моделей ПЧ и инструкцию по быстрому запуску и установке, а также полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.
YASKAWA J1000 Краткое руководство пользователя
YASKAWA J1000 Компактные инверторы каталог
YASKAWA J1000 Catalog 2018/2019
YASKAWA AC Drive J1000 Compact V/f Control Drive Quick Start Guide
YASKAWA AC Drive – J1000 Compact V/f Control Drive Technical Manual
YASKAWA AC Drive-J1000 Option RS-232C Interface Technical Manual
YASKAWA AC Drive-J1000 Option RS-485 MEMOBUS/Modbus Interface Technical Manual
|

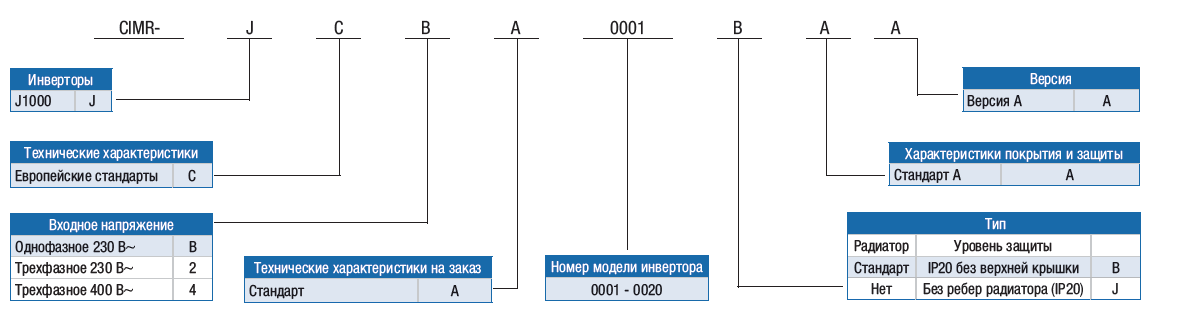

Заказной код YASKAWA |
Входное питание ПЧ |
Режим нормальной мощности ND (120% перегрузки) |
Тяжелый режим работы HD (150% перегрузки) |
Альтернативный заказной код в торговых сетях |
||
|
CIMR-JCBA0002BAA |
1 фаза 220 В~ |
1,9 А |
0,4 кВт |
1,6 А |
0,2 кВт |
JZAB0P2BAA |
|
CIMR-JCBA0003BAA |
3,5 А |
0,75 кВт |
3 А |
0,4 кВт |
JZAB0P4BAA |
|
|
CIMR-JCBA0006BAA |
6 А |
1,1 кВт |
5 А |
0,75 кВт |
JZAB0P7BAA |
|
|
CIMR-JCBA0010BAA |
9,6 А |
2,2 кВт |
8 А |
1,5 кВт |
JZAB1P5BAA |
|
|
CIMR-JC4A0001BAA |
3 фазы 400 В~ |
1,2 А |
0,4 кВт |
1,2 А |
0,2 кВт |
JZA40P2BAA |
|
CIMR-JC4A0002BAA |
2,1 А |
0,75 кВт |
1,8 А |
0,4 кВт |
JZA40P4BAA |
|
|
CIMR-JC4A0004BAA |
4,1 А |
1,5 кВт |
3,4 А |
0,75 кВт |
JZA40P7BAA |
|
|
CIMR-JC4A0005BAA |
5,4 А |
2,2 кВт |
4,8 А |
1,5 кВт |
JZA41P5BAA |
|
|
CIMR-JC4A0007BAA |
6,9 А |
3 кВт |
5,5 А |
2,2 кВт |
JZA42P2BAA |
|
|
CIMR-JC4A0009BAA |
8,8 А |
3,7 кВт |
7,2 А |
3 кВт |
JZA43P0BAA |
|
|
CIMR-JC4A0011BAA |
11,1 А |
5,5 кВт |
9,2 А |
4 кВт |
JZA44P0BAA |
|
